HP DX2310

来源：本站整理发布时间：2013-08-08 15:57:33

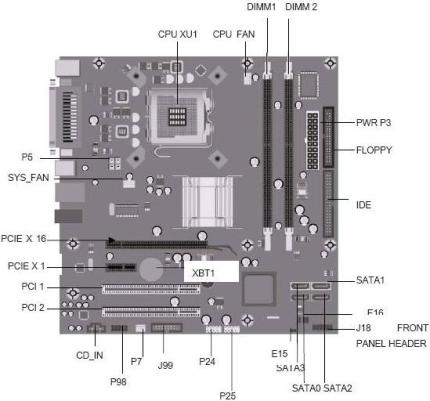

	HP DX2310主板图























	【参数说明】
	XU1: CPU插槽	CPU_FAN: CPU风扇供电接口
	DIMM1 Memory: 内存插槽1	DIMM2 Memory: 内存插槽2
	IDE: IDE设备接口	FLOPPY: 软驱接口
	PWR P3: ATX 主电源接口	SATA0-3: SATA硬盘接口
	P24 :前置USB接口	P25 :前置USB接口
	E15 :清CMOS 跳线	J18: 前面板接口
	XBT1: CMOS电池	P98: 前置音频接口
	CD_IN: CD音频接口	PCI 1: PCI插槽
	PCI 2: PCI插槽	PCIE X 16: PCI X 16插槽
	PCIE X 1: PCI-E x1 插槽	SYS_FAN:系统风扇供电接口
	P5 :CPU 4 pin 电源接口	J99: 第2个串口扩展接口

	HP Compaq DX2310 商用台式电脑使用了Intel G31 芯片组。支持内存型号：512MB PC2-6400（DDR2-800）非ECC1GB PC2-6400（DDR2-800）非ECC2GB PC2-6400（DDR2-800）非ECC HP Compaq DX2310 商用台式电脑主板带有 2 条内存插槽，最大可支持4GB 内存。
